La struttura e l'installazione dell'HV48300 MAX SE si basano su un sistema di accumulo di energia di grandi dimensioni, racchiuso in un armadio. Le sue dimensioni fisiche, il peso dell'armadio, la struttura di montaggio e la possibilità di collegamento in parallelo sono fattori importanti da considerare nella progettazione di un'installazione di batterie in ambito commerciale o industriale.

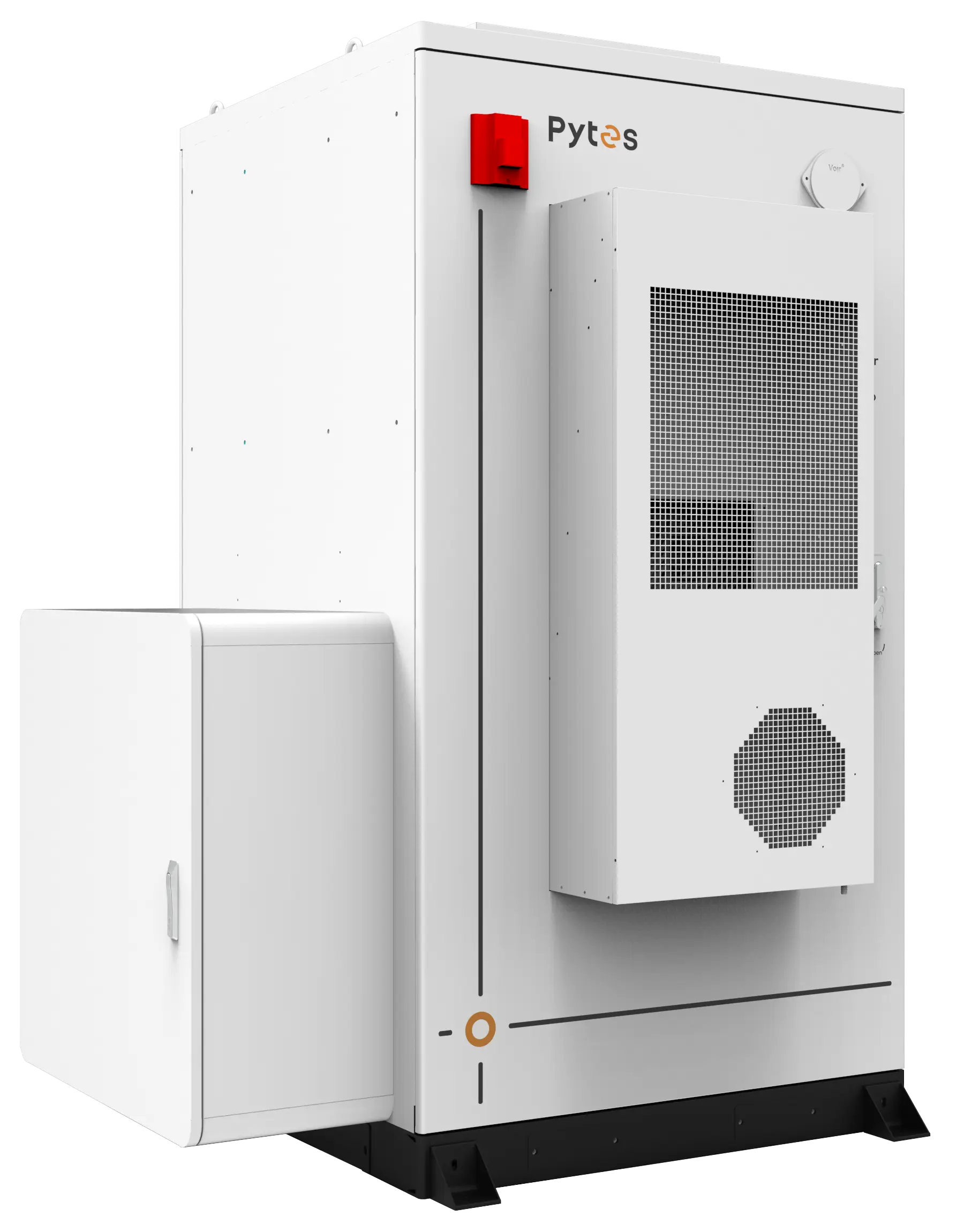

Il cabinet HV48300 MAX SE misura 1750 × 1450 × 2350 mm (L × P × A).
A seconda della configurazione, il sistema pesa approssimativamente tra 1.686 e 2.519 kg. Il peso deve essere preso in considerazione nella pianificazione del trasporto, del sollevamento, del posizionamento a pavimento e del posizionamento finale dei mobili.
L'area di installazione deve essere sufficientemente ampia da ospitare l'intero ingombro del mobile e garantire un accesso adeguato per il suo posizionamento.
L'HV48300 MAX SE utilizza una struttura a armadio che integra i moduli batteria e i relativi componenti di sistema in un unico contenitore.
L'armadio ha un grado di protezione IP55 e supporta l'installazione sia in ambienti interni che esterni.
Per l'installazione, l'armadio deve essere posizionato su una base o un pavimento idonei, in grado di sostenerne il peso. La disposizione di installazione deve inoltre prevedere spazio sufficiente per i collegamenti dei cavi e per l'accesso per la manutenzione.
L'HV48300 MAX SE utilizza una struttura di montaggio universale per l'integrazione dell'inverter. Ciò consente di configurare il sistema di batterie con diversi modelli di inverter a seconda della configurazione del progetto.
La posizione del quadro elettrico e dell'inverter deve essere pianificata congiuntamente in modo che i cavi CC, i cavi di comunicazione, i collegamenti di messa a terra e gli altri cablaggi possano essere instradati senza interferire con l'accesso al quadro.
Il modello HV48300 MAX SE supporta configurazioni di batterie flessibili. In un'architettura 1P, il sistema può variare da 1P8S a 1P15S, con un'energia nominale da 128,60 kWh a 241,15 kWh. In alternativa, è possibile utilizzare un'architettura 2P (due BCU in parallelo), con ciascuna BCU in grado di supportare fino a 1P7S, fornendo un'energia nominale di 225,06 kWh.
La configurazione 1P15S offre un'energia nominale di 241,15 kWh, una potenza nominale di 120,57 kW e un intervallo di tensione operativa da 697,5 V a 852 V.
Questa struttura consente di selezionare la configurazione della batteria in base all'energia e alla gamma di tensione richieste.
Per realizzare sistemi di accumulo di energia di maggiori dimensioni, è possibile collegare in parallelo più armadi HV48300 MAX SE.
Questo metodo di espansione a livello di armadio consente di aggiungere ulteriore capacità di batteria senza modificare la struttura di base dell'armadio. Quando si progetta un'installazione con più armadi, è necessario riservare spazio sufficiente per ciascun armadio, insieme ai collegamenti dei cavi e agli accessi per la manutenzione necessari.
Il modello HV48300 MAX SE include un sistema HVAC integrato per la gestione della temperatura del vano.
Il sistema offre una capacità di raffreddamento di 5.000 W a L35 e una capacità di riscaldamento di 2.500 W. Le ventole a livello di modulo supportano il raffreddamento ad aria forzata all'interno del cabinet.
La disposizione dei componenti nell'armadio deve lasciare liberi i condotti dell'aria del sistema HVAC, in modo che quest'ultimo possa funzionare correttamente.
L'HV48300 MAX SE incorpora diversi componenti di sicurezza all'interno della struttura del cabinet, tra cui:
Rilevamento di gas pericolosi e ventilazione
Soppressione degli aerosol
Sollievo dalla pressione
Porta di collegamento per manichetta antincendio
Questi componenti devono rimanere accessibili anche dopo l'installazione. La disposizione del quadro elettrico non deve ostruire le interfacce pertinenti o i punti di accesso di emergenza.
Per un'installazione HV48300 MAX SE, i principali punti strutturali e di installazione sono:
Dimensioni del mobile: 1750 × 1450 × 2350 mm
Peso: circa 1.686–2.519 kg, a seconda della configurazione
Installazione: in interni o in esterni
Grado di protezione: IP55
Montaggio: struttura universale per l'integrazione dell'inverter
Configurazione della batteria: da 1P7S a 1P15S
Collegamento in parallelo: supporto per più armadi
Gestione termica: sistema HVAC integrato con raffreddamento e riscaldamento
Sicurezza: rilevamento gas, ventilazione, soppressione aerosol, valvola di sicurezza e attacco per manichetta antincendio.
